Prensa Troqueladora 100 Toneladas
Prensa troqueladora mecanica precio: 6500 USD
Prensa troqueladora es un dispositivo que utiliza presión para procesar metal y otros materiales, se utiliza principalmente para estampación y se utiliza ampliamente en la producción industrial. Aplica presión a placas, tiras, tubos, etc. a través de una matriz, la prensa troqueladora se puede cortar o deformar el material, procesando así piezas de formas específicas.
● ● Prensa troqueladora ficha técnica
| Presion Nominal | 100 toneladas |
| Carrera del carro | 120 |
| Golpes por minuto | 45 |
| Ajuste del carro | 50 |
| Distancia del centro del carro a columna | 320 |
| Dimensiones de la mesa (Ancho x Largo) | 900*600mm |
| Diámetro del agujero de la mesa | 290mm |
| Motor | 380v trifasico.7.5KW |
| Dimensiones exteriores(prof.x ancho x alto) | 1400*1800*2650mm |
| peso prensa troqueladora | 5100kgs |
● Partes de una prensa troqueladora
Las partes principales de una troqueladora se pueden dividir en las siguientes partes:
1. Cuerpo
Función: La troqueladora preprensada soporta todos los componentes y soporta la enorme presión durante el estampado.
2. Tren motriz
Motor eléctrico: proporciona potencia bruta.

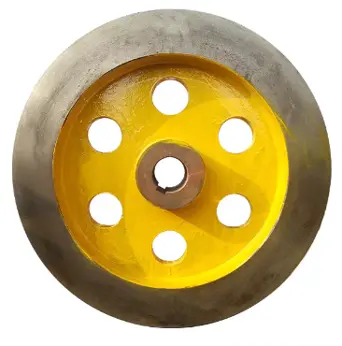

Volante: almacena energía cinética rotacional, equilibra las fluctuaciones de carga y garantiza un proceso de estampado suave.
3. Sistema de transmisión
Cigüeñal: convierte el movimiento de rotación en un movimiento alternativo hacia arriba y hacia abajo del control deslizante.
Biela: conecta el cigüeñal y el deslizador para transmitir potencia.
4. Deslizador (punzón)
Función: Instale directamente la matriz superior para realizar la acción de estampado.
5. Mesas para prensa troqueladora
Función: Fijar la matriz inferior y soportar la presión de perforación.
6. Sistema de control
Caja de control eléctrica: controla arranque, parada, número de carreras, etc.
Panel de operación: Contiene botón de parada de emergencia y interruptor de modo.
Prensa troqueladora dispositivos de seguridad: barreras ópticas, pulsadores bimanuales, resguardos mecánicos, etc
-

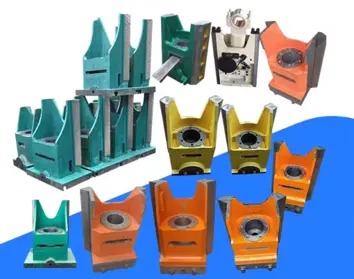

prensa mecanica troqueladora partes
-

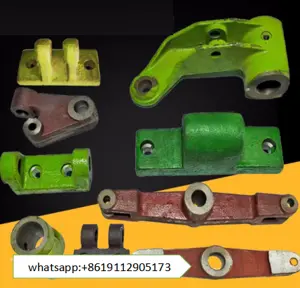

soporte de la prensa troqueladora
-
prensa troqueladora dispositivos de seguridad
● Prensa troqueladora caracteristicas
1. El bastidor de nuestra prensa troqueladora mecánica está hecho de placas de acero soldadas y se somete a un tratamiento térmico para eliminar las tensiones internas, lo que le otorga una alta rigidez y garantiza su estabilidad a largo plazo sin deformaciones.
2. Las cargas en las partes de la prensa troqueladora se distribuyen de manera uniforme, lo que asegura el equilibrio de la estructura de acero.
3. Esta prensa troqueladora de metales cuenta con componentes importantes como el cigüeñal, los engranajes y el eje de transmisión, los cuales han sido tratados térmicamente y tienen una alta resistencia al desgaste después del proceso de rectificado. Esto garantiza la alta precisión y estabilidad de la troqueladora prensa.
4. Nuestra prensa mecánica troqueladora utiliza una combinación de embrague y freno, lo que le confiere una alta sensibilidad. También está equipada con una válvula de control electromagnético doble y un dispositivo de protección contra sobrecargas, lo que asegura una detención precisa y segura del deslizador de la troqueladora.
5. Esta troqueladora prensa cuenta con dispositivos de detección de errores de alimentación, precorte y precorte automático (opcional), lo que permite a los usuarios lograr una producción totalmente automatizada con bajos costos y alta eficiencia.

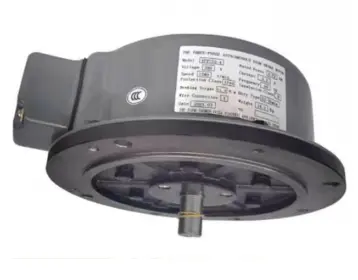

6. El ajuste del deslizador de esta prensa troqueladora de 100 toneladas se puede realizar manualmente o de forma eléctrica, brindando una operación conveniente, confiable, segura y rápida, con una precisión de hasta 0.1 mm.
7. Esta máquina utiliza tecnología y conceptos de diseño avanzados, con bajo nivel de ruido, bajo consumo energético y sin contaminación.
● ¿Como funciona una prensa troqueladora?
La prensa troqueladora mecánica utiliza un motor eléctrico para hacer girar el volante de inercia, el cual transmite la energía (mediante un embrague) al cigüeñal, convirtiendo el movimiento rotatorio en un desplazamiento lineal alternativo del deslizador. El cabezal móvil (deslizador) lleva acoplada la matriz superior, que al descender ejerce alta presión sobre la lámina metálica colocada sobre la matriz inferior fijada en la mesa de trabajo, realizando operaciones como corte, doblado o conformado. Tras cada ciclo, el freno detiene rápidamente el deslizador, mientras el volante mantiene la inercia para garantizar estabilidad en la siguiente estampación. Este proceso es eficiente y preciso, ideal para producción en serie.
● ¿para que sirve una prensa troqueladora?
La prensa troqueladora es un equipo mecánico utilizado en el procesamiento de metales, y su uso es el siguiente:
1, Para procesamiento de estampado: La prensa troqueladora mecanica se utiliza para realizar operaciones de estampado como perforación, corte, conformado y plegado. Mediante el uso de matrices, se puede dar forma a los materiales metálicos para fabricar piezas metálicas, láminas de metal y productos.
2, Para industria de manufacturera: La prensa troqueladora industrial se utilize ampliamente en diversas industrias manufactureras, como la fabricación de automóviles, electrodomésticos, aviación, equipos electrónicos y productos de ferretería. Se emplean para producir componentes de carrocería de automóviles, carcasas de electrodomésticos, chapas metálicas, conexiones, partes de minibomba de hormigón, componentes electrónicos y otros productos de metal.
3, para servicio de procesamiento de metales: La troqueladora de metal puede utilizarse para procesar materiales metálicos mediante perforación, corte, medición, estiramiento, estampado y extracción, entre otras operaciones. Permiten realizar procesos de manipulación de metales a grandes volúmenes y con alta eficiencia y precisión.

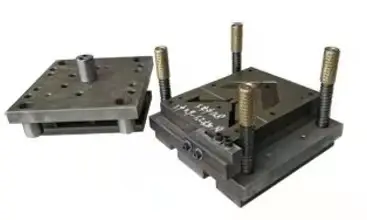

● ¿Cómo instalar dados para prensa troqueladora?
El troquel de la prensa troqueladora baja con la matriz superior y choca con la matriz instalada en la mesa de trabajo de la prensa troqueladora. Las matrices para prensa son muy importantes para la formación de los productos. Y con una prensa troqueladora se puede lograr diferentes formas de productos con cambiar matrices. Y hoy hablamos la manera de instalar dados para prensa troqueladora.
1.El operator que lleva a cabo el trabajo de la instalación de matrices debe tiene buen conocimiento de la prensa troqueladora industrial que utiliza: la estructura de la prensa troqueladora industrial y el proceso de trabajo.
2.Haga limpieza de la mesa de trabajo de la prensa troqueladora mecanica, y ponga las matrices en la mesa de trabajo de la prensa troqueladora mecanica. Separe las matrices y ponga una hoja de acero al silicio entre las matrices.
3.Use una llave inglesa para ajustar el tornillo de carrera de la prensa troqueladora industrial a la posición más corta, mueva el volante (o use el botón de inching) para bajar el troquel de la prensa troqueladora industrial hasta el punto muerto inferior y ponga el vástago de la matriz en el orificio del vástago de la matriz en el plano del troquel.
4.Use una llave inglesa para ajustar la biela del troquel de la prensa troqueladora industrial para hacer que el troquel baje hasta que el plano inferior del troquel esté en contacto con el plano superior de la placa superior de la matriz superior, y luego apriete los pernos en la cubierta de la matriz superior para sujetar la matriz superior en el troquel.
5.Mueva el volante (o use el botón de inching) para separar la matriz superior y la matriz inferior, y quite la hoja de acero al silicio.
6.Mueva el volante (o use el botón de inching) para que el troquel baje hasta el punto de muerto inferior, ajuste la biela de la prensa troqueladora industrial para que baje lentamente el troquel hasta que la matriz convexa entra unos 1mm en la matriz cóncava.
7.Observe si el espacio entre las aristas cortantes de la matriz superior y la matriz inferior es uniforme. Si no lo es, golpee en la matriz inferior con un mazo hasta que el espacio sea uniforme y luego sujete la matriz inferior. Debe mencionar que al golpear la matriz inferior se necesita usar un mazo o una varilla de cobre para evitar dañar la matriz para prensa Y deben apretar los pernos en diagonal cuando sujete la matriz inferior.
8.Mueva el volante (o use el botón de inching) para perforar un trozo de cartón para probar, observe la sección transversal para ver si es espacio es uniforme. Si no lo es, ajústelo nuevamente hasta que el espacio sea uniforme.
9.Después del ajuste, retire los artículos extraños en las matrices y en la mesa para prensa troqueladora (mesa de trabajo). Enciende la prensa troqueladora mecanica y haga una vez de trabajo sin pieza de trabajo y después perfore con piezas de trabajo.
10.Observe la sección transversal de las piezas estampadas, si las rebabas periféricas no son uniformes, ajuste el espacio nuevamente y haga prueba hasta que la periferia sea unifrome.
11.Inicie la producción después de confirmar que los ajustes de matrices para prensa troqueladora mecanica han hecho bien.
