Moule d’injeccion plastique

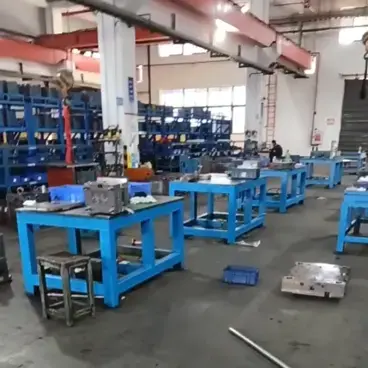

Nous sommes un fabricant professionnel fabricant de moule pour injection plastique, nous réalisons des moules pour articles du quotidien, produits électroniques, pièces industrielles (moto / auto), etc.
● Nos moules d’injeccion plastique

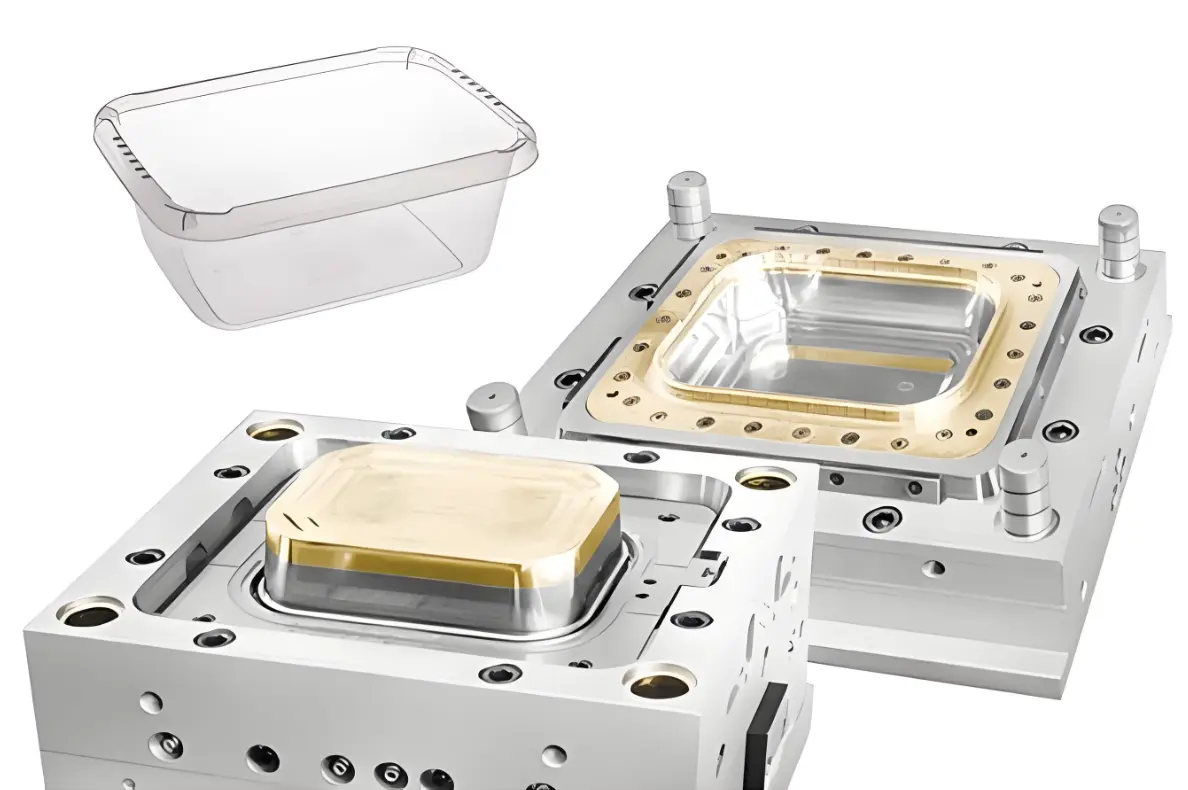

◆ pour articles du quotidien
◆ Pour pièces industrielles
◆ Pour produits électroniques et autres
● Definition moule d‘injection plastique
Le moule d'injection plastique est un outil de formage utilisé pour la production en série de pièces en plastique. Sa fonction principale consiste à injecter la matière plastique fondue et chauffée sous haute pression dans l'empreinte de moule injection plastique, où elle se refroidit et se solidifie pour prendre la forme souhaitée.

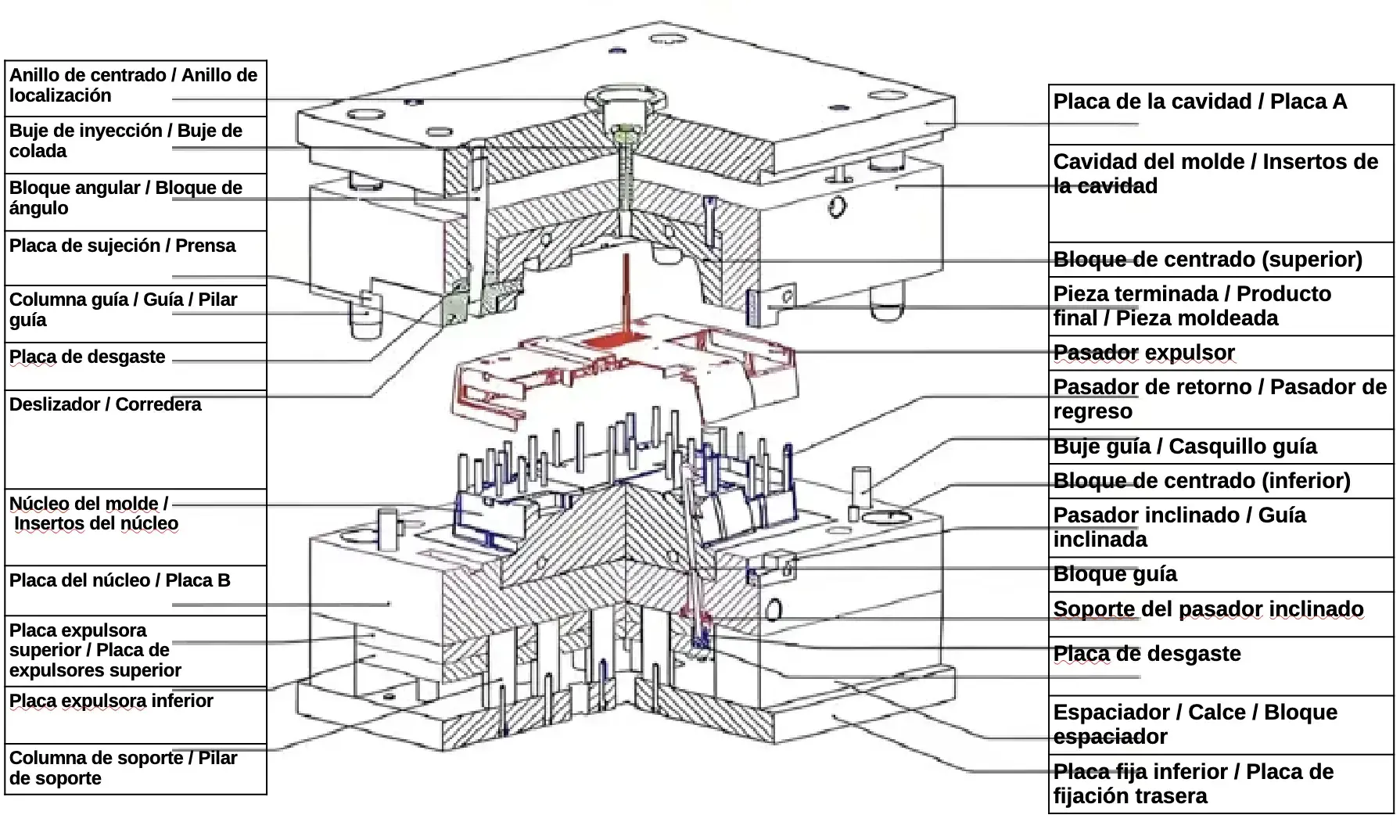

Le moule injection plastique est généralement composé de deux parties principales : la partie fixe et la partie mobile. Il comprend à l'intérieur un système de canaux d'injection, une buse d'injection, un mécanisme d'éjection, un système de refroidissement, etc.
La précision et la conception de l'architecture moule injection plastique déterminent directement la précision dimensionnelle, la qualité de surface et l'efficacité de production des pièces finales.Le moule injection plastique est largement utilisé dans de nombreux secteurs tels que l'automobile, l'électronique, l'électroménager, la médecine et les articles de consommation courante.
Il constitue un équipement clé indispensable dans l'industrie moderne de la transformation des plastiques.
● Fonctionnement moule injection plastique
Le Fonctionnement moule injection plastique peut se résumer à un cycle continu : fermeture du moule → injection → maintien en pression → refroidissement → ouverture du moule → éjection.
Tout d'abord, la partie mobile et la partie fixe du moule se ferment hermétiquement sous l'action du système de verrouillage de la presse à injecter, formant ainsi une cavité fermée.Ensuite, la presse à injecter pousse la matière plastique fondue et chauffée, à l'aide d'une vis ou d'un piston, sous haute pression dans le système de canaux du moule injection plastique. Le plastique fondu remplit toute la cavité par la buse d'injection. Une fois le remplissage terminé, la machine moule injection plastique maintient une certaine pression pour compenser le retrait volumétrique du matériau lors du refroidissement.
Puis, le système de refroidissement moule injection plastique évacue la chaleur de la cavité, permettant au plastique fondu de se refroidir et de se solidifier pour atteindre un état solide avec une résistance et une rigidité suffisantes.
Enfin, le moule s'ouvre et le mécanisme d'éjection pousse la pièce finie hors de la cavité, achevant ainsi un cycle de production complet. Le moule est alors prêt pour le cycle suivant.
● Comment fabriquer un moule d’injection plastique?
Étape 1 : Préparation précise du materiau moule injection plastique (découpe de la matière première).
Le « squelette » du moule dépend entièrement du matériau. Selon les exigences du produit (volume de production, résistance à la corrosion, résistance mécanique), nous sélectionnons soigneusement les acier moule injection plastique suivants :
1, Acier pour la structure du moule (plaque de base) : nous utilisons de l'acier moule injection plastique p20 pour assurer la stabilité structurelle globale du moule.
2, Acier pour le noyau et la cavité :Pour une production à haut volume et des exigences de polissage élevées (par exemple moule injection plastique pour la cosmetique) : nous utilisons de l'acier inoxydable S136 ou 2316 comme acier pour moule injection plastique, résistant à la corrosion et facile à polir pour obtenir un fini miroir.

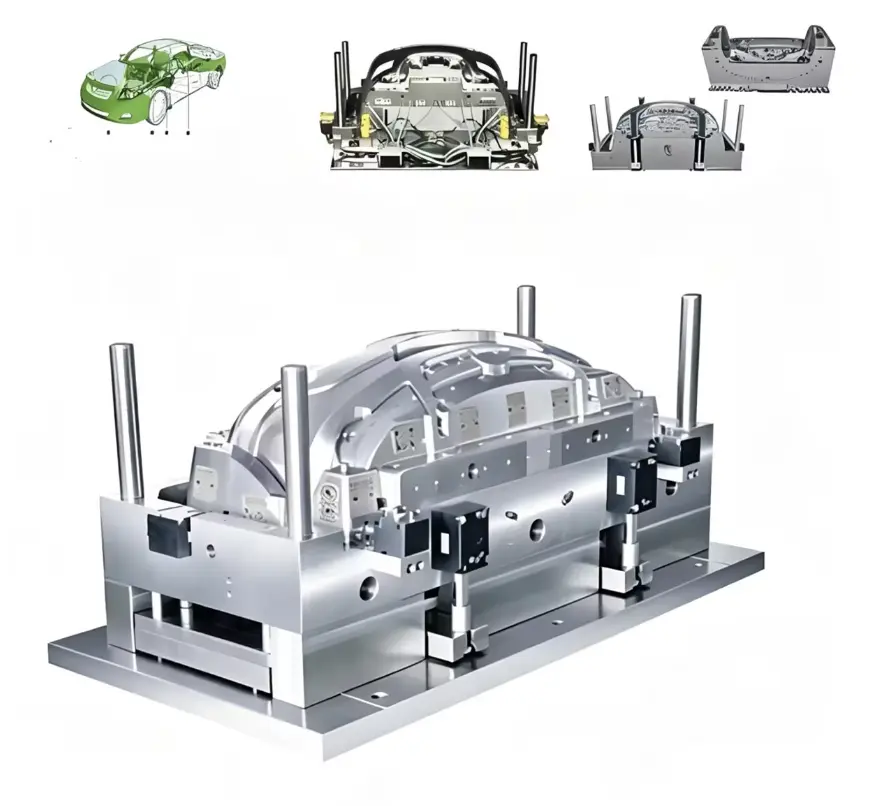

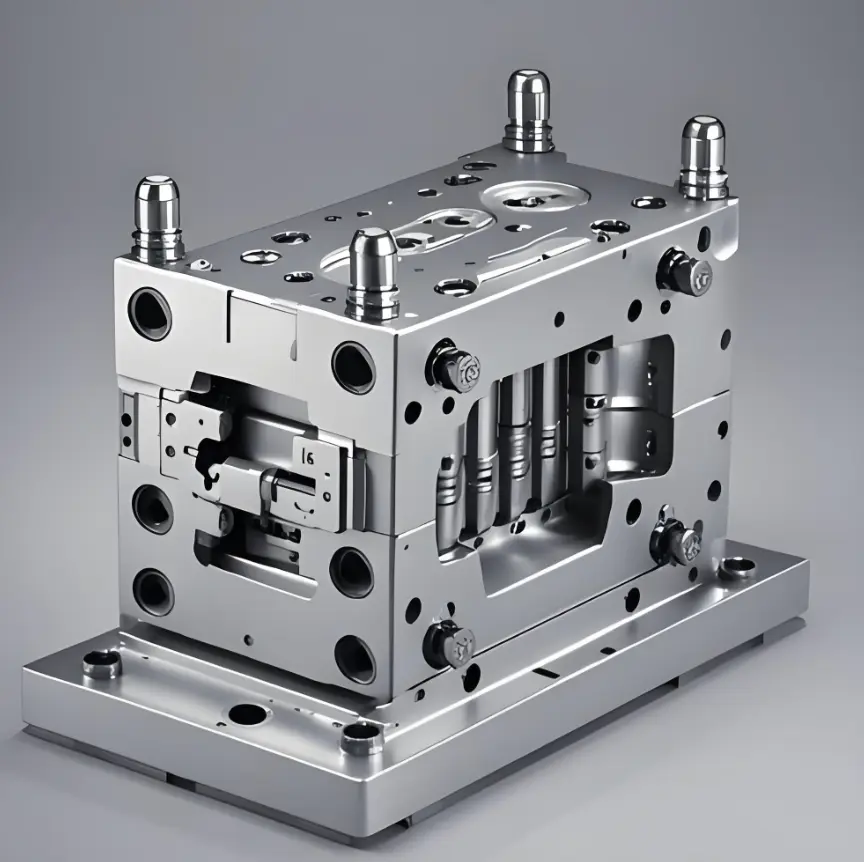

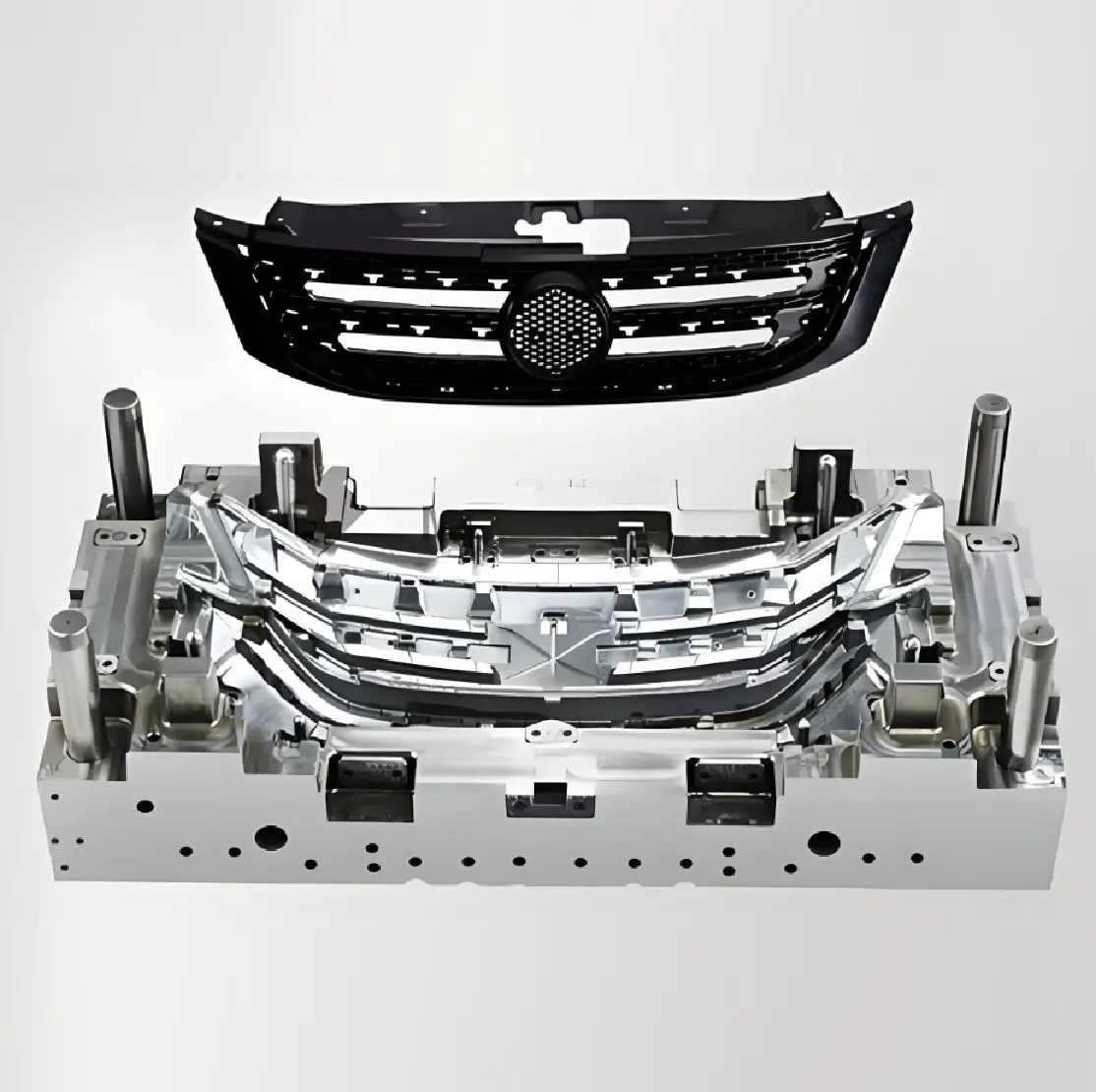

Pour une résistance à l'usure élevée et une production intensive (par exemple moule injection plastique bouchon, injection plastique piece aeronautique moule) : l'acier pour moule injection plastique est de l'acier à outils H13 ou SKD61, résistant aux températures élevées et à l'usure.Pour une production de volume moyen avec contrôle des coûts (par exemple moule à injection plastique automobile) : nous utilisons de l'acier moule injection plastique 718H ou P20+Ni.
Méthode de découpe des matières premières : découpe précise des barres rondes et des plaques à l'aide d'une scie à ruban ou d'une scie circulaire, avec une marge d'usinage de 0,5 à 1 mm.

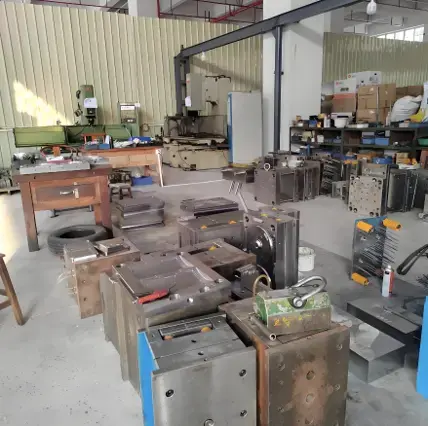

● Étape 2 : Équipements de fabrication des moules d'injection plastique
À bon cheval, bon harnais. Nous disposons d'équipements de pointe pour la fabrication de moules d'injection plastique :
Centre d'usinage CNC : rapide et de haute précision, il est idéal pour l'usinage des cavités et des surfaces complexes.

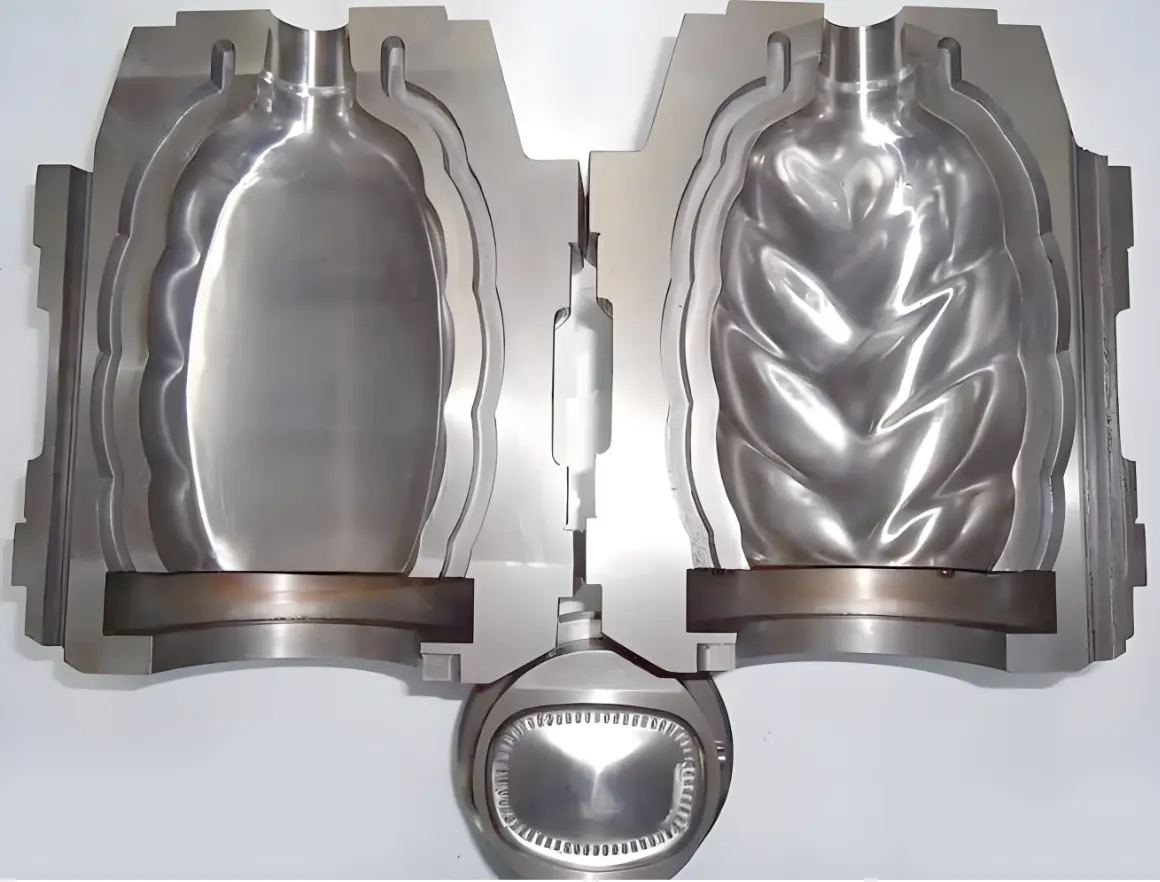

Machine d'électroérosion par enfonçage (finition miroir) : elle permet l'usinage par étincelage dans des angles étroits, des rainures profondes ou des coins intérieurs inaccessibles aux outils conventionnels, offrant un fini de surface proche du miroir (particulièrement adapté aux exigences de brillance élevée pour les moule injection plastique pour parfumerie et moule injection plastique cosmetique).
Machine d'électroérosion à fil : précision de coupe jusqu'à ±0,002 mm ; utilisée pour l'usinage des trous de poussoirs et des logements d'inserts, particulièrement adaptée pour les injection plastique piece aeronautique moule.
Rectifieuse de précision : elle garantit une planéité des plaques de base inférieure à 0,01 mm.
● Étape 3 : Processus de fabrication de moule injection plastique
conception moule injection plastique : Sur la base des dimension moule injection plastique et des plans du produit fournis par le client, nous concevons le moule d'injection plastique et utilisons un logiciel d'analyse de flux de matière pour simuler l'écoulement du plastique, prédire les problèmes de bulles et de lignes de joint, et optimiser l'emplacement du point d'injection.
Ébauche : Les machines CNC effectuent un usinage d'ébauche pour éliminer la majeure partie de l'excédent de matière du moule à injection plastique, en laissant une marge de finition de 0,3 à 0,5 mm.
Refroidissement : Le système de refroidissement moule injection plastique permet de réduire le cycle de moulage et d'éviter la déformation ou les marques de retrait dues à un retrait inégal.
Traitement thermique du moule d'injection plastique : L'acier du moule injection plastique noyau est trempé sous vide pour atteindre une dureté de HRC 48-52, afin d'éliminer les contraintes internes. Le temps de chaufe moule injection plastique varie de plusieurs dizaines d'heures à près de vingt heures, selon les cas.
Finition : Usinage de surface par CNC à grande vitesse ; électroérosion par enfonçage pour les textures fines ou l'ébavurage des angles ; électroérosion à fil à faible vitesse pour les trous de poussoirs et les inserts de formes spéciales.
polissage moule injection plastique et traitement de surface : Des ouvriers expérimentés polissent progressivement le moule injection plastique noyau à l'aide de pierres à huile, de papier abrasif et de pâte diamantée, jusqu'à ce que la surface de la cavité soit aussi lisse qu'un miroir (particulièrement adapté aux moules pour gobelets en plastique et seringues).
Assemblage et fermeture du moule : Nous assemblons avec précision les différentes moule injection plastique partie, telles que les plaques de base, le moule injection plastique noyau, la carcasse de moule injection plastique, le tiroir moule injection plastique, les canaux de refroidissement, etc., en veillant à ce que l'ouverture et la fermeture du moule s'effectuent sans aucune entrave.
● Étape 4 : Contrôle rigoureux
Tous les moules d'injection plastique doivent passer trois inspections complètes avant leur sortie d'usine :
Mesure tridimensionnelle : Utilisation d'une machine à mesurer tridimensionnelle (MMT) pour scanner les moule injection plastique mesures réelles, y compris le profil du noyau, l'emplacement des alésages et le plan de joint, et les comparer aux plans de conception, avec une tolérance de ±0,01 mm.Essai d'injection (échantillonnage) : Après le montage moule injection plastique, production de 50 à 100 pièces réelles en utilisant la matière plastique spécifiée par le client (par exemple PP, ABS, PC, etc.).
Les points de contrôle incluent :Présence ou non de bavures, de retassures ou de porosités sur la pièce ;
Équilibre de l'éjection ;Conformité de l'efficacité du refroidissement aux normes.Test de durabilité : Pour les moules destinés à la production en grande série, prélèvement aléatoire des glissières et des mécanismes d'éjection clés pour inspection, afin de garantir une durée de vie du moule égale ou supérieure à 500 000 à 1 000 000 de cycles.
● Entretien moule injection plastique
Inspection et nettoyage avant production : Avant chaque mise en machine, procéder au nettoyage moule injection plastique pour éliminer l'huile antirouille, la poussière et les résidus de la production précédente sur la surface du moule. Vérifier attentivement le plan de joint, les colonnes de guidage et les bagues de guidage, les poussoirs et les coulisseaux pour s'assurer qu'aucun corps étranger ne les bloque, et appliquer une quantité appropriée de graisse pour prévenir l'usure. En même temps, s'assurer que le circuit de refroidissement moule injection plastique est dégagé, sans obstruction ni fuite d'eau.Surveillance et entretien pendant la production : Durant le processus d'injection, vérifier régulièrement la stabilité de la température du moule, et s'assurer que la température sortie eau refroidissement moule injection plastique et le débit restent dans les plages définies. Être attentif à tout bruit anormal provenant du moule. En cas d'apparition soudaine de bavures plus importantes, de pièces collant au moule ou d'anomalies d'éjection, arrêter immédiatement la machine pour vérifier, afin d'éviter qu'un petit problème n'endommage la cavité. Tous les 5 000 à 10 000 cycles de production, procéder manuellement à un graissage supplémentaire des poussoirs ou des coulisseaux pour réduire la friction.Traitement antirouille et stockage après arrêt : Une fois la fabrication moule injection plastique terminée, nettoyer soigneusement les résidus de plastique et les graisses à l'intérieur et à l'extérieur du moule, en particulier dans les angles morts mal ventilés. Ensuite, appliquer uniformément un antirouille de qualité sur toutes les surfaces métalliques, y compris les cavités, les coulisseaux et les poussoirs, en insistant particulièrement sur les surfaces de la cavité. Enfin, fermer le moule et le ranger sur une étagère dans un endroit sec et bien aéré, à l'abri de l'humidité et de la rouille.Entretien préventif régulier : Établir un plan d'entretien basé sur le nombre de cycles de production. Par exemple, effectuer un entretien intermédiaire tous les 50 000 cycles pour vérifier l'usure et remplacer les pièces d'usure ; prévoir une révision complète environ tous les 200 000 cycles, incluant une inspection complète des dimensions de la cavité, un polissage des surfaces et le remplacement des ressorts et joints usagés. En parallèle, consigner chaque opération d'entretien pour créer un historique du moule, facilitant le suivi de son état et la planification des maintenances futures.
