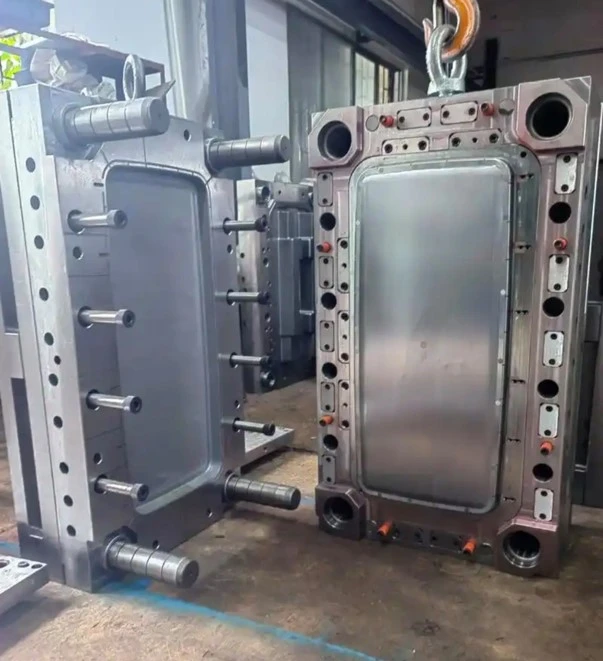

Conception Moule Injection Plastique
Le moule pour injection plastique est un outil essentiel pour le formage des produits en plastique. Le niveau de conception moule injection plastique influence directement la qualité du produit, l'efficacité de la production, la durée de vie et le cout fabrication moule injection plastique. Une excellente conception de moule d'injection plastique ne consiste pas seulement à réaliser les empreintes du moule, mais à trouver l'équilibre optimal entre fonctionnalité, processus, structure, matériaux, coûts et maintenance.
En tant que fabricant de moule pour injection plastique, nous aborderons de manière systématique, à travers plusieurs dimensions, les facteurs à prendre en compte dans la conception d un moule d'injection plastique : analyse du produit, exigences du processus, conception structurelle, choix des matériaux, système de refroidissement moule injection plastique, système d'éjection, faisabilité de fabrication et maîtrise des coûts.
◆ 1. Analyse du produit
La première étape de la conception d'un moule d injection plastique consiste à comprendre en profondeur la pièce en plastique elle-même. Avant de concevoir, il est nécessaire d'analyser soigneusement la forme, les dimensions, l'épaisseur de paroi, les tolérances, les exigences esthétiques et fonctionnelles du produit.
1.1 Analyse de l'épaisseur de paroi : L'épaisseur de paroi de la pièce doit être aussi uniforme que possible, en évitant les variations brusques, car cela pourrait entraîner des marques de retrait, des contraintes internes et des déformations. Une épaisseur trop importante prolonge le temps de refroidissement, tandis qu'une épaisseur insuffisante rend le remplissage difficile.
1.2 Angle de dépouille : Pour faciliter l'éjection de la pièce, il convient de prévoir un angle de dépouille suffisant dans le sens du démoulage, généralement compris entre 0,5° et 2°. Un angle trop faible peut provoquer le collage de la pièce dans le moule ou l'endommager lors de l'éjection.
1.3 Traitement des contre-dépouilles : Si la pièce présente des structures telles que des trous latéraux, des évidements latéraux ou des filetages, il est nécessaire de concevoir des moule injection plastique tiroir ou des éjecteurs inclinés (lifts) comme mécanismes de tirage latéral.
1.4 Exigences esthétiques : Pour les pièces à haute brillance, transparentes ou avec un aspect grainé, des exigences strictes sont imposées sur la rugosité de surface des empreintes du moule, la position du point d'injection et l'emplacement des lignes de jonction. Il est donc nécessaire de planifier à l'avance le plan de joint et la position du point d'injection dès la phase de conception d'un moule d injection plastique.
◆ 2. Choix du plan de joint du moule injection plastique
Le plan de joint du moule injection plastique est l'interface entre la partie fixe et la partie mobile du moule. Il s'agit de l'une des décisions les plus critiques dans la conception du moule.
2.1 Position du plan de joint : Il doit être choisi au niveau de la section transversale la plus large du contour de la pièce plastique, afin de garantir que la pièce reste du côté mobile après l'ouverture du moule.
2.2 Éviter les arêtes vives : Le plan de joint doit éviter les surfaces esthétiques importantes de la pièce et, dans la mesure du possible, être placé dans des positions cachées.
2.3 Facilité d'usinage : Le plan de joint du moule à injection plastique doit de préférence être plat, afin de réduire la difficulté d'usinage des surfaces courbes.
2.4 Étanchéité : Le plan de joint doit être plan et bien ajusté pour éviter la formation de bavures lors de l'injection.
◆ 3. Conception du système d'injection
Le système d'injection est le canal qui conduit le plastique fondu depuis la buse de la machine moule injection plastique jusqu'à la cavité du moule. Il influence directement la qualité du remplissage.
3.1 Conception de la carotte d'injection : L'axe de la carotte principale doit être coaxial avec la buse de la machine moule injection plastique pour faciliter le démoulage.
3.2 Équilibrage des canaux de distribution : Dans les moules à cavités multiples, la longueur et la section des canaux de distribution doivent être aussi uniformes que possible afin de garantir que toutes les cavités se remplissent simultanément.
3.3 Position et type du point d'injection : La position du point d'injection détermine la direction d'écoulement de la matière fondue et la position des lignes de jonction. Elle doit être située dans la zone la plus épaisse de la pièce et à l'écart des surfaces esthétiques importantes. Les types de points d'injection les plus courants incluent l'injection latérale, l'injection subaquatique, l'injection ponctuelle et l'injection en éventail, entre autres.
3.4 Conception du puits de matière froide : Un puits de matière froide doit être placé à l'extrémité du canal de distribution pour recueillir la matière froide en tête d'écoulement, afin d'éviter qu'elle n'obstrue le point d'injection ou ne pénètre dans la cavité.
3.5 Choix du système d'injection à canaux chauffants : Pour une production à grand volume, il est recommandé d'utiliser un système à canaux chauffants, car il réduit les déchets de matière et raccourcit le cycle de moulage. Cependant, le moule chauffé injection plastique a un coût plus élevé et nécessite une maintenance plus exigeante.
◆ 4. Conception du système de refroidissement moule injection plastique
Le système de refroidissement moule injection plastique influence directement le cycle de moulage et la qualité du produit. Il constitue un maillon clé dans la détermination de l’efficacité de la production.
4.1 Répartition du circuit de refroidissement du moule injection plastique : Le circuit de refroidissement du moule injection plastique doit être placé aussi près que possible de la surface de la cavité et réparti de manière uniforme, afin de garantir que toutes les zones refroidissent à la même vitesse.
4.2 Efficacité du refroidissement moule injection plastique : Il est possible d’améliorer l’efficacité du refroidissement du moule d’injection en augmentant la turbulence de l’eau de refroidissement et en réduisant la distance entre les canaux et la cavité.
4.3 Refroidissement conforme : Pour les pièces aux formes complexes, l’utilisation de canaux de refroidissement conformes permet d’améliorer significativement l’uniformité du refroidissement, et d’assurer une température circuit de refroidissement moule injection plastique appropriée.
4.4 Étanchéité des canaux : Les raccordements des canaux de refroidissement doivent être parfaitement étanches afin d’éviter les fuites d’eau qui pourraient provoquer la corrosion du moule.
◆ 5. Conception du système d'éjection
Le système d'éjection est chargé de sortir la pièce moulée du moule pour injection plastique. Une conception inadaptée peut entraîner des déformations, des marques de poussoirs ou un collage de la pièce dans le moule.
5.1 Répartition des poussoirs : Les poussoirs doivent être répartis uniformément dans les zones de la pièce les mieux adaptées à la reprise d’effort, et placés aussi près que possible des zones où la force d’enveloppement est la plus forte.
5.2 Équilibrage de l'éjection : Tous les poussoirs doivent agir de manière synchronisée pour éviter toute déformation de la pièce due à une répartition inégale des forces.
5.3 Diamètre des poussoirs : Le diamètre doit être choisi en fonction des dimensions de la pièce. Un poussoir trop fin manque de résistance ; un poussoir trop épais affecte l’aspect de la pièce.
5.4 Mode d'éjection : Outre les poussoirs classiques, on peut utiliser des douilles d’éjection, une éjection pneumatique ou une éjection par plaque de sortie, selon les exigences particulières.
5.5 Mécanisme de retour : La plaque porte-poussoirs doit revenir précisément en position avant la fermeture du moule afin d’éviter tout choc endommageant le moule.
◆ 6. Conception du système de guidage et de positionnement
Le système de guidage assure l’alignement précis des différentes plaques du moule lors des mouvements d’ouverture et de fermeture, évitant ainsi tout désaxage ou collision.
6.1 Colonnes de guidage et bagues de guidage : Elles sont placées aux quatre coins du moule. La longueur des colonnes doit dépasser l’épaisseur contreplaque moule injection plastique afin de garantir une distance de guidage suffisante.
6.2 Mécanisme de positionnement de précision : Pour les grands moules d’injection comme moule injection plastique injection pare choc, il est nécessaire d’ajouter des dispositifs de positionnement coniques ou latéraux.
6.3 Diamètre et nombre des colonnes de guidage : Ils sont déterminés en fonction de la dimension moule injection plastique et de la pression d’injection.
◆ 7. Conception du système d'évacuation d'air du moule a injection plastique
Le système d'évacuation d'air est utilisé pour évacuer l'air piégé dans la cavité du moule d'injection ainsi que les gaz générés par la décomposition du plastique, afin d'éviter un remplissage incomplet ou des brûlures sur la pièce.
7.1 Emplacement des conduits d'évacuation : Ils sont placés aux points d'extrémité de l'écoulement du matériau fondu ainsi que sur le plan de joint.
7.2 Dimensions des conduits d'évacuation : La profondeur est généralement comprise entre 0,02 et 0,05 mm. Au-delà, cela peut provoquer l'apparition de bavures.
7.3 Évacuation assistée par vide : Pour les grands moules d'injection, comme par exemple le moule injection grande poubelle plastique, il est possible d'envisager une évacuation assistée par dépression.
◆ 8. Choix du type de moule injection plastique
Le choix du type de moule injection plastique doit être effectué en fonction des caractéristiques de la pièce en plastique et des exigences de production.
| Type de moule | Caractéristiques | Usages et applications |
| Molde de dos placas (une seule surface de joint) | Structure simple, coût réduit. | Utilisé pour la plupart des pièces plastiques classiques. |
| moule 3 plaques injection plastique | Le moule 3 plaques injection plastique est adapté à l'injection ponctuelle, avec détachement automatique du canal d'injection. | Utilisé pour produire de petites pièces nécessitant une excellente qualité de surface. |
| injection plastique moule à tiroir (coulisseaux) | Le moule injection plastique avec tiroir permet de réaliser des perçages latéraux et des contre-dépouilles | Utilisé pour produire des pièces plastiques aux géométries complexes. |
| Moule à canaux chauffants | Pas de perte de matière dans le canal d'injection, haute efficacité. | Utilisé pour la production à grand volume. |
◆ 9. Facilité de reparation et maintenance moule injection plastique
La conception moule injection plastique doit faciliter l'assemblage, la maintenance et la réparation du moule.
9.1 Pièces de piece rechange moule injection plastique interchangeables : Les composants sujets à l'usure tels que les poussoirs, les ressorts, les joints d'étanchéité, les plaques d'usure des coulisseaux, etc., doivent pouvoir être remplacés individuellement, sans avoir à démonter l'ensemble du moule.
9.2 Liste des piece rechange moule injection plastique : Une liste des pièces de rechange et de leurs spécifications doit être fournie avec le moule, afin que le client puisse se procurer les pièces détachées à l'avance.
9.3 Accès pour la maintenance : Les points de lubrification et les raccords de refroidissement doivent être facilement accessibles pour les opérations d'entretien.
La conception moule injection plastique est un travail d'ingénierie systématique qui nécessite de prendre en compte de multiples facteurs : les exigences du produit, le processus de moulage, l'architecture moule injection plastique, le choix du materiau moule injection plastique, la faisabilité de la fabrication moule pour injection plastique et le contrôle des coûts. Une bonne conception d un moule d'injection plastique doit non seulement garantir la qualité de la pièce en plastique, mais aussi prendre en compte l'efficacité de la production, la durée de vie d'un moule injection plastique et les coûts de fabrication. Au cours du processus de conception, le concepteur doit communiquer fréquemment avec le client pour bien comprendre les conditions d'utilisation et l'environnement de production, afin de prendre les meilleures décisions à chaque étape, et de livrer finalement un moule d'injection plastique fiable, stable et offrant un excellent rapport qualité-prix.

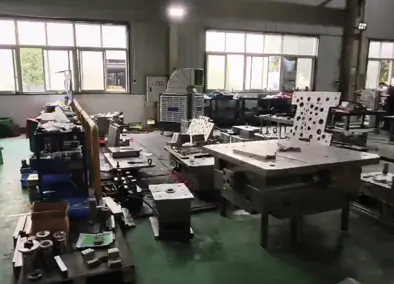

Nous sommes un fabricant de moule injection plastique professionnel. Si vous recherchez des moules d'injection plastique de haute qualité ou si vous avez besoin de services de conception de moules, n'hésitez pas à nous contacter.
