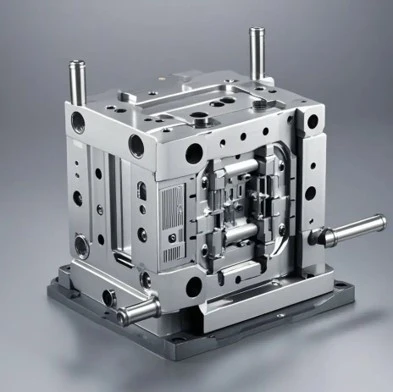

Diseño de moldes de inyeccion de plastico
Los moldes de inyeccion de plastico son herramientas clave para el conformado de productos plásticos. El nivel de diseño de moldes de inyeccion de plastico afecta directamente la calidad del producto, la eficiencia de producción, la vida útil del molde y los costos de fabricación. Un excelente diseño de moldes de inyeccion de plastico no consiste únicamente en fabricar la moldes de inyeccion de plastico cavidad de inyeccion, sino en encontrar el equilibrio óptimo entre funcionalidad, proceso, estructura, materiales, costos y mantenimiento.
Como fabrica de moldes de inyección de plástico, abordaremos de manera sistemática los factores que deben considerarse en el diseño de moldes de inyeccion plastico desde múltiples dimensiones: análisis del producto, requisitos del proceso, diseño estructural, selección de materiales, sistema de refrigeración, sistema de expulsión, viabilidad de fabricación y control de costos.
● 1. Análisis del producto
El primer paso en el diseño de moldes de inyeccion plastico es comprender a fondo la pieza plástica en sí misma. Antes de diseñar, es necesario analizar cuidadosamente la forma, las dimensiones, el espesor de pared, los requisitos de tolerancia, los requisitos estéticos y los requisitos funcionales del producto.
Análisis del espesor de pared: El espesor de pared de la pieza plástica debe ser lo más uniforme posible, evitando cambios bruscos, ya que de lo contrario se pueden producir marcas de contracción, tensiones internas y deformaciones por alabeo. Un espesor de pared excesivo prolonga el tiempo de enfriamiento, mientras que un espesor insuficiente dificulta el llenado.
Ángulo de desmoldeo: Para facilitar la expulsión de la pieza, se debe diseñar un ángulo de desmoldeo suficiente en la dirección de extracción, generalmente de 0.5° a 2°. Un ángulo demasiado pequeño puede provocar que la pieza se adhiera al molde o se dañe durante la expulsión.
Tratamiento de socavados: Si la pieza plástica presenta estructuras como orificios laterales, hendiduras laterales o roscas, es necesario diseñar correderas de moldes inyeccion de plastico o levantadores (elevadores) como mecanismos de extracción lateral.
● 2. Selección de la superficie de partición de los moldes de moldeo por inyeccion de plastic

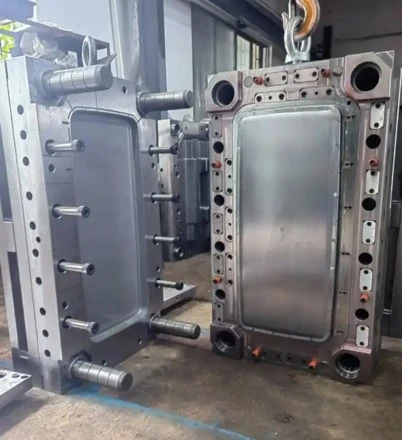

La superficie de partición de los moldes de plastico para inyeccion es la interfaz entre la mitad fija y la mitad móvil del molde, y es una de las decisiones más importantes en el diseño del molde.
Ubicación de la superficie de partición: Debe seleccionarse en la sección transversal más grande del contorno de la pieza plástica, asegurando que la pieza permanezca en el lado móvil después de la apertura del molde.
Evitar esquinas vivas: La superficie de partición debe evitar las superficies estéticas importantes de la pieza y ubicarse preferiblemente en posiciones ocultas.
Facilidad de mecanizado: La superficie de partición de los moldes de plastico para inyeccion debe ser preferiblemente plana, para reducir la dificultad de mecanizado de las superficies curvas.
Estanqueidad: La superficie de partición debe ser plana y ajustada para evitar la formación de rebabas durante la inyección.
● 3. Diseño del sistema de colada
El sistema de colada es el canal que conduce el plástico fundido desde la boquilla de la máquina de inyección hasta la cavidad del molde, y afecta directamente la calidad del llenado.
Diseño del canal principal: El eje del canal principal debe ser coaxial con la boquilla de la máquina de inyección para facilitar el desmoldeo.
Equilibrio de los canales de distribución: En los moldes de inyeccion de plastico de cavidades múltiples, la longitud y la sección transversal de los canales de distribución deben ser lo más uniformes posible para garantizar que todas las cavidades se llenen simultáneamente.
Ubicación y tipo de compuerta: La ubicación de la compuerta de los moldes de inyeccion de plastico de colada determina la dirección del flujo del material fundido y la posición de las líneas de unión. Debe situarse en la zona más gruesa de la pieza y alejada de las superficies estéticas importantes. Los tipos de compuerta más comunes incluyen compuerta lateral, colada submarina, compuerta de punto y compuerta en abanico, entre otros.
Diseño del pozo de material frío: Se debe colocar un pozo de material frío al final del canal de distribución para retener el material frío del frente de flujo, evitando que obstruya la compuerta o entre en la cavidad.
Selección del sistema de moldes para inyeccion de plastico colada caliente: Si necesita una producción de gran volumen, se debe priorizar el sistema de moldes para inyeccion de plastico colada caliente, ya que reduce el desperdicio de material y acorta el ciclo de moldeo. Sin embargo, los moldes para inyeccion de plastico colada caliente tienen un costo más elevado y requieren un mantenimiento más exigente.

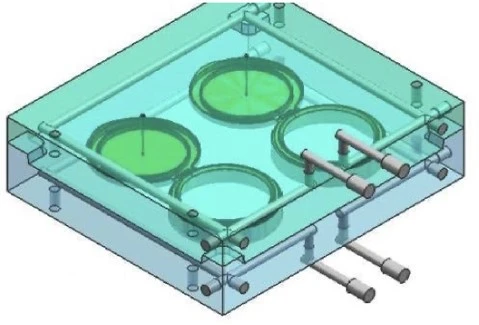

● 4. Diseño del sistema de enfriamiento moldes para inyeccion de plastico
El sistema de enfriamiento moldes para inyeccion de plastico afecta directamente el ciclo de moldeo y la calidad del producto, y es un eslabón clave en el diseño de moldes inyeccion plastico que determina la eficiencia de producción.
Distribución de los venas de enfriamiento de moldes de inyeccion de plastico: Los canales de refrigeración deben estar lo más cerca posible de la superficie de la cavidad y distribuidos uniformemente para garantizar que todas las zonas se enfríen a la misma velocidad.
Eficiencia de refrigeración: Se puede mejorar la eficiencia de la moldes de inyeccion de plastico refrigeracion aumentando la turbulencia del agua de refrigeración y reduciendo la distancia entre los canales y la cavidad.
Refrigeración conformada: Para piezas con formas complejas, el uso de venas de enfriamiento de moldes de inyeccion de plastico conformados puede mejorar significativamente la uniformidad del enfriamiento.
Estanqueidad de los canales: Las conexiones de los canales de refrigeración deben ser perfectamente estancas para evitar fugas de agua que puedan provocar la oxidación del molde.
● 5. Diseño del sistema de expulsión
El sistema de expulsión es responsable de sacar la pieza moldeada del molde. Un diseño inadecuado puede provocar deformación de la pieza, marcas de expulsores o que la pieza se adhiera al molde.
Distribución de los moldes de inyeccion de plastico pines botadores: Los expulsores deben distribuirse uniformemente en las zonas de la pieza que soportan mejor la fuerza, ubicándose lo más cerca posible de las áreas con mayor fuerza de envoltura.
Equilibrio de la expulsión: Todos los moldes de inyeccion de plastico pines botadores deben actuar de manera sincronizada para evitar que la pieza se deforme debido a una distribución desigual de las fuerzas.
Diámetro de los moldes de inyeccion de plastico botadores: Se debe seleccionar un diámetro adecuado según el tamaño de la pieza. Si el expulsor es demasiado fino, carecerá de resistencia; si es demasiado grueso, afectará la apariencia de la pieza.
Método de expulsión: Además de los moldes de inyeccion de plastico botadores convencionales, se pueden utilizar casquillos expulsores (manguitos), expulsión neumática o expulsión por placa para satisfacer requisitos especiales.
Mecanismo de retorno: La placa de expulsores debe retornar a su posición exacta antes del cierre del molde para evitar colisiones que dañen el molde.
● 6. Diseño del sistema de guiado y posicionamiento
El sistema de guiado asegura que las placas del molde se alineen con precisión durante la apertura y el cierre, evitando cargas excéntricas y colisiones.
Columnas guía y bujes guía: Se colocan en las cuatro esquinas, y su longitud debe superar el grosor de las placas para garantizar una distancia de guiado suficiente.
Mecanismo de posicionamiento de precisión: Para los inyeccion de plastico moldes grandes, es necesario añadir dispositivos de posicionamiento cónico o de posicionamiento lateral.
Diámetro y cantidad de las columnas guía: Se determinan según las medidas de moldes de inyeccion de plastico y la presión de inyección.
● 7. Diseño del sistema de ventilación de los moldes de inyección para plástico
El sistema de ventilación se utiliza para evacuar el aire atrapado en las moldes de inyeccion de plastico cavidad de inyeccion y los gases generados por la descomposición del plástico, evitando así un llenado incompleto o quemaduras en la pieza.
Ubicación de los canales de ventilación: Se colocan en el punto final del flujo del material fundido y en la superficie de partición.
Dimensiones de los canales de ventilación: La profundidad suele ser de 0.02 a 0.05mm. Si es mayor, puede provocar la aparición de rebabas.
Ventilación al vacío: Para los moldes de inyeccion de plastico grandes con sus partes, como los moldes para carcasas de lavadoras, se puede considerar la ventilación asistida al vacío.
● 8. Selección del tipo de estructura del molde
La elección del tipo de estructura del molde debe realizarse según las características de la pieza plástica y los requisitos de producción.
| Tipo de estructura | moldes para inyeccion de plastico caracteristicas | usos y aplicacion de los moldes de inyeccion de plastico |
| Molde de dos placas (una superficie de partición) | Estructura simple, bajo costo. | Se utiliza para la mayoría de las piezas plásticas convencionales. |
| moldes de inyeccion de plastico 3 modulos | Adecuado para compuerta puntual, desprendimiento automático del canal de colada. | Se utiliza para producir piezas pequeñas que requieren una excelente calidad superficial. |
| moldes inyeccion de plastico con correderas | Permite moldear orificios laterales y socavados. | Se utiliza para producir piezas plásticas con estructuras complejas. |
| moldes para inyeccion de plastico colada caliente | Sin desperdicio de canal de colada, alta eficiencia. | Se utiliza para la producción de gran volumen. |
● 10. Facilidad de mantenimiento y reparación
El diseño de moldes de inyección de plástico debe facilitar el montaje de moldes de inyección de plástico, el mantenimiento de moldes de inyección de plástico y la reparacion de moldes de inyeccion de plastico.
Componentes desgastables reemplazables: Los componentes desgastables como expulsores, resortes, anillos de sellado y placas de desgaste de deslizadores deben poder reemplazarse de forma independiente, sin necesidad de desmontar todo el molde.
Lista de repuestos: Se debe proporcionar una lista de repuestos y sus especificaciones junto con el molde, para que el cliente pueda adquirir los repuestos con antelación.
Accesos para mantenimiento: Los puntos de lubricación y las boquillas de refrigeración deben ser de fácil acceso para su operación.
El diseño en moldes de inyeccion de plastico es un trabajo de ingeniería sistemática que requiere considerar de manera integral múltiples factores, como los requisitos del producto, el proceso de moldeo, la estructura del molde, la selección de materiales, la viabilidad de fabricación y el control de costos. Un buen diseño en moldes de inyeccion de plastico no solo debe garantizar la calidad de la pieza plástica, sino también tener en cuenta la eficiencia de producción, la vida útil del molde y los costos de fabricación. Durante el proceso de diseño, el diseñador debe comunicarse frecuentemente con el cliente para comprender a fondo las condiciones de uso y el entorno de producción, tomando las mejores decisiones en cada etapa, para finalmente entregar un molde de inyección de alta relación costo-beneficio, estable y confiable.

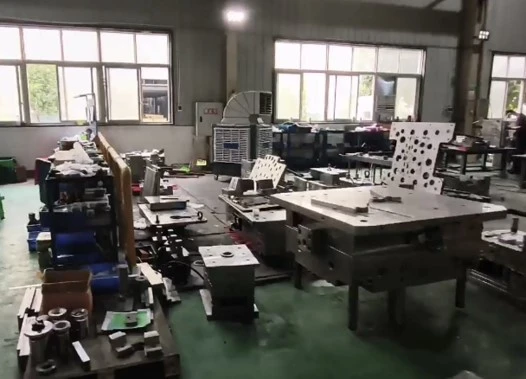

Somos una fabrica de moldes de inyección de plástico profesional. Si busca moldes de inyección de plastico de alta calidad o necesita diseñar un molde, no dude en contactarnos.
